内蒙古防火阀的作用及原理1 概述：防火阀是用来阻断来自火灾区的烟气及火焰通过，并在一定时间内能满足耐火稳定性和耐火完整性要求的阀门。为了将火灾引起的损失减少到最小程度，就必须采取有效的防火、防排烟措施，以控制火势蔓延，而防火阀在通风、空调及防排烟系统中的合理设置，则起到了重要的作用。

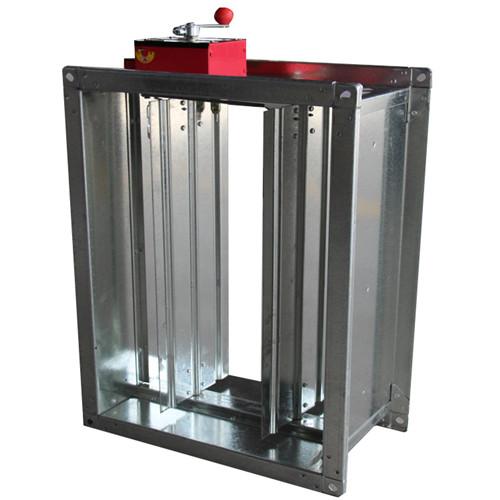

2 防火阀的结构和工作原理：防火阀主要由阀体和执行机构组成。阀体由壳体、法兰、叶片及叶片联动机构等组成。执行机构由外壳、叶片调节机构、离合器、温度熔断器等组成。防火阀的执行机构是通过金属易熔片和离合器机构来控制叶片的转动。

3 防火阀的种类及其性能3.1 防火阀安装在通风空调系统风管内，防止火势沿风管蔓延

3.1.170℃自动关闭，风机停机FD3.1.2手动关闭，风机停机3.1.3输出关闭电讯号3.2防火调节阀安装在通风空调系统风管内，防止火势沿风管蔓延

3.2.170℃自动关闭，风机停机FVD3.2.2手动关闭，风机停机3.2.3阀门在0°~90°内五档调节风量

3.2.4输出关闭电讯号3.3防烟防火调节阀安装在有防烟防火要求的通风空调系统管道上3.3.1靠烟感器控制动作，用电讯号通过电磁铁关闭（防烟），通风空调系统风机停机SFVD

3.3.270℃自动关闭（防火），风机停机3.3.3手动关闭，风机停机3.3.4阀门在0°~90°内五档调节风量3.3.5输出阀门关闭电讯号

3.4 远距离防烟防火调节阀安装在有防烟防火要求的通风空调系统管道上,在较复杂地形，且又需经常调节的地方比较适用

3.4.1.靠烟感器控制动作，用电讯号通过电磁铁关闭（防烟），通风空调统风机停机BSFVD

3.4.2.70℃自动关闭（防火），风机停机3.4.3. 远距离手动关闭，风机停机3.4.4.阀门在0°~90°内五档调节风量

3.4.5.输出阀门关闭电讯号3.5排烟防火阀，安装在有排烟、防火要求的排烟系统管道上及排烟风机吸入口处管道上

3.5.1.电讯号DC24V开启，排烟风机同时启动SFD

3.5.2.温度熔断器在280℃时熔断，使阀门关闭，排烟风机同时停机3.5.3.手动开启，排烟风机同时启动

3.5.4.阀门开启后，输出开启电讯号注：字母含义：S―电磁铁控制 F―温度熔断器控制 V―风量调节 D―手动操作及复位 B―远距离控制，所谓远距离控制是将操作装置安装在距阀体6m以内的任何部位并通过控制缆绳来控制阀体，其余操作装置均安装在阀体上，实行就地操作。

4 内蒙古防火阀防火阀在设计工程中的合理使用。

4.1 通风空调系统中防火阀的设置与选用4.1.1 《高层民用建筑设计防火规范》GB50045-95(2001年版)及《建筑设计防火规范》GBJ16-87(2001年版)对防火阀的设置均有要求，总结起来，有以下几条：

(1) 风管穿越防火分区处；(2) 穿越通风、空调机房及重要的或火灾危险性大的房间隔墙和楼板处；(3) 垂直风管与每层水平风管交接处的水平管段上应设防火阀，但多层建筑的每个防火分区其通风、空调系统均独立设置时，则该防火分区内的水平风管与垂直总管的交接处可不设防火阀；(4) 穿越变形缝处的两侧风管上各设一个。

上述部位的防火阀,平时常开，当火灾中其温度达到70℃时，则自动关闭。防火阀应靠近防火分隔处设置，且应单独设支、吊架。当防火阀暗装时，应在安装部位设置检修口。

4.1.2 厨房、浴室、厕所等的垂直排风管道，当没有采取防止回流的措施时，则必须在支管上设置防火阀。公共建筑厨房，由于油烟温度较高，为防止防火阀产生误动作，在排油烟管道与垂直风道交接处，应设置150℃熔断的防火阀。4.1.3 空调集中新风系统设计中防火阀的设置：新风系统形式通常有分层设置水平式新风系统和垂直式新风系统。

(1) 分层设置水平式新风系统：新风系统按楼层分别设置。新风吸入方式有两种，一种是新风通过从外墙上开洞从室外吸取；另一种是设一总新风竖风道，各层新风机组从竖风道取风。前一种取新风方式，不需在新风机组入口处设防火阀，后者集中取新风，对于高层建筑，总新风竖风道要跨越防火分区，每层新风机组的吸入口风管上应设70℃熔断的防火阀。

(2) 垂直式新风系统：垂直式新风系统是室外空气经过新风机组处理后，通过竖风道送至空调房间，一般新风机组设在屋顶。对于建筑层高较低，水平敷设新风管有困难的情况下比较适用。对于高层建筑，竖风道要跨越防火分区，送风口要求设置70℃熔断的防火阀。4.1.4 通风、空调系统横向应按每个防火分区设置，竖向布置不宜超过5层；当管道设有防止回流设施或设有防火阀，且各层设有自动喷水灭火系统时，其竖向连接的层数可不受此限制。4.1.5 当设置防火阀的部位有风量调节要求，可设防火调节阀。

4.2 防排烟系统中防火阀的设置与选用4.2.1 在排烟风机的入口总管上应设置当烟气温度超过280℃时能自动关闭的排烟防火阀，且应与排烟风机连锁，当排烟防火阀关闭时，风机停止运转。排烟风机应保证在280℃时能连续工作30min。需要说明的是，排烟防火阀设置在排烟风机前、后，要依具体情况灵活确定。以地下室排烟系统为例：

(1) 当地下室仅为一层，且排烟经竖风道排至室外时，排烟防火阀宜设置在排烟风机入口总管上；

(2) 当地下室层数在二层及二层以上，各层共用一排烟竖井时，则每层排烟防火阀应设置在排烟风机出口总管上，即紧靠排烟竖井一侧设置。

4.2.2 不论是竖向布置的走道排烟系统还是水平式布置的房间排烟系统，均应在排烟支管与竖风道连接处设置280℃时能自动关闭的排烟防火阀。

4.2.3 机械排烟系统横向宜按防火分区设置，每层水平风管不宜穿越防火分区，但一些工程的某些楼层面积较大，按防火分区设排烟系统有困难，必须穿越时，应在穿越处设280℃时能自动关闭的排烟防火阀。(1) 当设常闭的排烟口时，排烟支管上设常开的排烟防火阀；(2) 当设普通常开型风口时，排烟支管上设常闭的排烟防火阀；(3) 当设常闭型专用防火排烟口时，则排烟支管上不设排烟防火阀

4.2.4 设置机械排烟的地下室应考虑进风设施，当采用机械进风系统时，应在风机入口管道上设置70℃熔断的防火阀。

4.2.5 对于机械加压送风系统，可在加压送风机入口管道上设置70℃熔断的防火阀，以防止新风入口受火、烟威胁，将烟气输送至楼层内。

5 结论；内蒙古防火阀通风空调系统及防排烟系统设计中，应因地制宜合理设置和选用防火阀。
